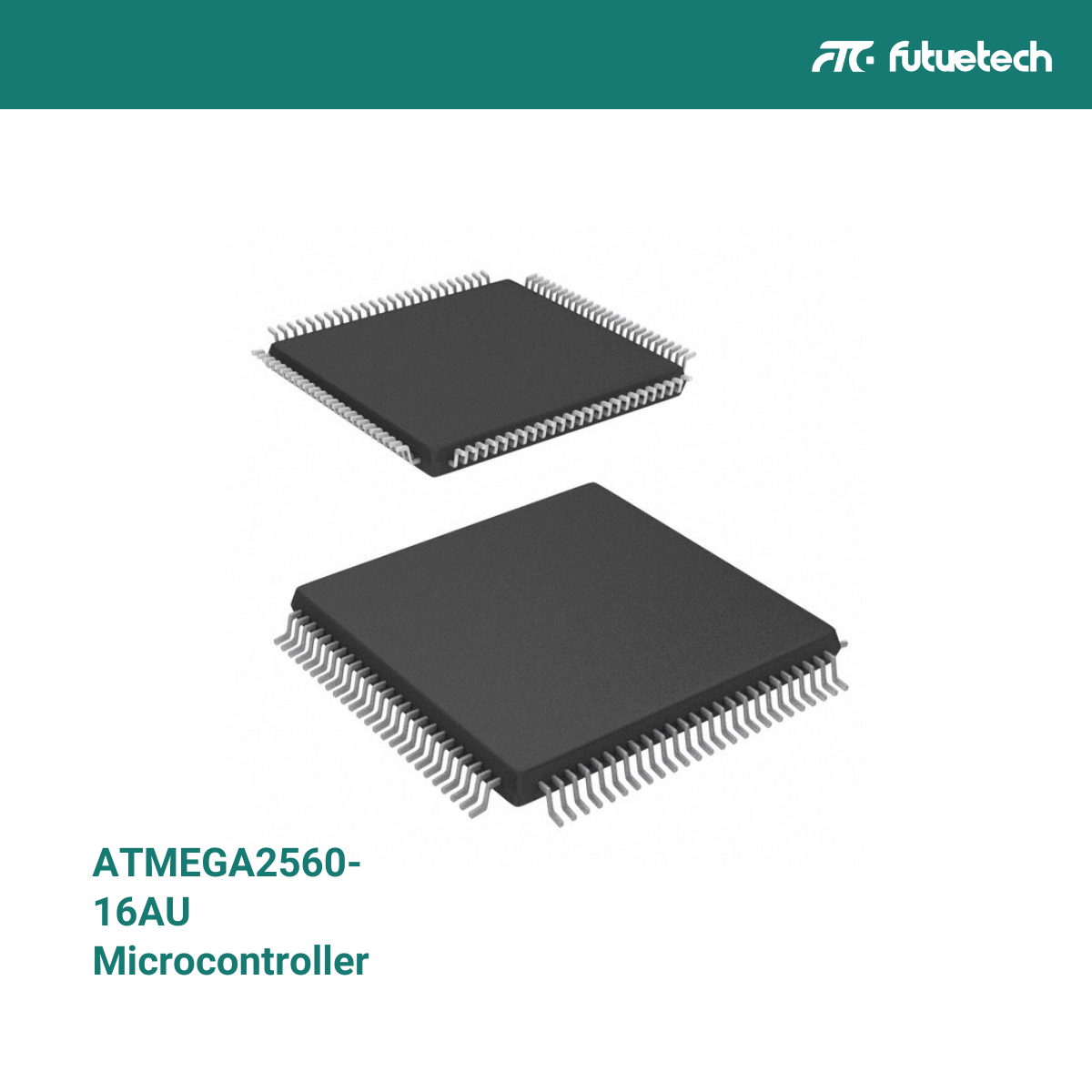

З Atmega2560-16au, розроблений Мікрочіп -технологія,-це високопродуктивна 8-бітний AVR На базі RISC мікроконтролер побудований для вбудована система розробляє це Попит покращує обчислювальну потужність, рясні периферійні пристрої та багаті можливості вводу/виводу.Розміщений у космічному ефективному TQFP-100 пакет, цей мікроконтролер широко використовується в Промислова автоматизація, робототехніка, пристрої IoT та побутова електроніка.
Ця стаття пропонує вичерпний огляд технічних специфікацій, основних особливостей, основних функцій ATMEGA2560-16AU, сценаріїв додатків та керівництва, допомагаючи інженерам та фахівцям із закупівель оцінювати його придатність для вимогливих додатків.
Огляд
ATMEGA2560-16AU є частиною Megoavr Family Microchip і має міцну 8-бітову архітектуру.Він інтегрує широкий спектр цифрових та аналогових периферійних пристроїв, що робить його рішенням для вбудованих систем, що інтенсивно контролюються.
Завдяки підтримці програмування в системі (провайдера) та флеш-пам'яті 256 кб, ATMAGA2560-16AU поєднує продуктивність та гнучкість як для прототипування, так і для виробництва обсягу.
Основні особливості
Основна архітектура:
8-бітний процесор RISC AVR
Максимальна робоча частота 16 МГц
Пам'ять:
256 кб флеш -пам'ять
8 Кб Срам
4 KB EEPROM
Вводу/виводу та периферійні пристрої:
86 Лінії вводу/виводу загального призначення
4 USARTS
16-канальний 10-бітний АЦП
4 ШВМ -канали
SPI, I2C (TWI) та JTAG
6 таймерів (чотири 16-бітні, два 8-бітні)
Таймер сторожової собаки з окремим генератором на мікросхемі
Електричні характеристики:
Операційна напруга: 4,5 В - 5,5 В
Режими сну з низькою потужністю та ефективні функції пробудження
Розширені можливості економії електроенергії для енергоефективних застосувань
Пакет і монтаж:
Пакет: TQFP-100 (Thin Quad Flat Package)
Монтаж: поверхневе кріплення
Розміри: Прибл.14 мм × 14 мм
Робоча температура:
-40 ° C до +85 ° C (діапазон промислового класу)
Інші особливості:
В системі програмовано через SPI
Лічильник у режимі реального часу (RTC) з окремим осцилятором
Самокпрограмування за допомогою завантажувача
Заявки
ATMEGA2560-16AU широко прийнятий у вбудованих системах, що потребують продуктивності, у таких галузях, як:
Промислова автоматизація: PLC, контролери двигуна, розумні датчики, заводська робототехніка
ПОРИСАННЯ Електроніка: 3D -принтери, ігрові аксесуари, розумні прилади
IoT та вбудовані пристрої: системи віддаленого моніторингу, домашня автоматизація, розумні лічильники
Освітні та прототипувальні платформи: Arduino Mega 2560 дощок, набори STEM
Закупівля та альтернативні моделі
ATMEGA2560-16AU доступний у авторизованих дистриб'юторів, таких як компоненти Futuretech, Digi-Key, Mouser та Element14.Він пропонується в упаковці для лотка або котушки для задоволення як низьких обсяг, так і масштабних виробничих вимог.
Альтернативні моделі:
Atmega1280-16au: Нижня спалаха (128 КБ), подібне видалення та периферійні пристрої
Atmega2561-16au: Дещо інша периферійна конфігурація, сумісна для вибраних програм
At90can128: Для додатків, що потребують, можуть інтеграція контролера
Компоненти Futuretech забезпечують перевірений, простежуваний запас для моделей ATMAGA2560-16AU та еквівалентних моделей, з швидким часом виконання, технічною підтримкою та гнучкими варіантами пошуку, пристосованими до життєвого циклу проекту.
Висновок
ATMEGA2560-16AU-це потужний і гнучкий 8-бітний мікроконтролер, що ідеально підходить для складних вбудованих додатків, що вимагають високої щільності вводу/виводу, надійної пам'яті та надійної продуктивності.Завдяки сильному набору функцій, надійністю промислового класу та широкою підтримкою громади, він залишається найкращим вибором як для розробників, так і для інженерів.
Як надійний дистриб'ютор електронних компонентів, компоненти Futuretech пропонують справжні мікроконтролери ATMAGA2560-16AU з глобальними можливостями пошуку.Ми підтримуємо вашу подорож розвитку від раннього прототипування до повномасштабного виробництва.
📩 Потрібна допомога пошуку ATMAGA2560-16au чи її альтернатив?Зверніться до компонентів Futuretech для цитат, таблиць даних та експертних рекомендацій для ваших вбудованих проектів.
——
Поширення
Що таке Atmega2560-16au?
ATMEGA2560-16AU-це 8-бітний мікроконтролер із серії AVR Microchip, що пропонує 256 кб флеш-пам'ять, високий показник вводу/виводу та універсальні периферійні пристрої для вбудованих систем управління.
Як це використовується в Arduino Mega?
ATMEGA2560-16AU є основним MCU в мега-дошках Arduino, що забезпечує розширену пам'ять та підключення для складних самостійних та навчальних проектів.
Які його ключові переваги?
✔ Велика пам'ять (спалах 256 кб)
✔ Широка периферійна підтримка (UART, SPI, I2C, PWM)
✔ Надійність промислового класу
✔ Сильна екосистема спільноти та програмного забезпечення
Чи є заміни, що випускаються?
Хоча ATMEGA1280-16AU сумісний з PIN-колом, розмір пам'яті та периферійна підтримка відрізняються.Завжди перевіряйте специфікації та сумісність програмного забезпечення перед заміною.
