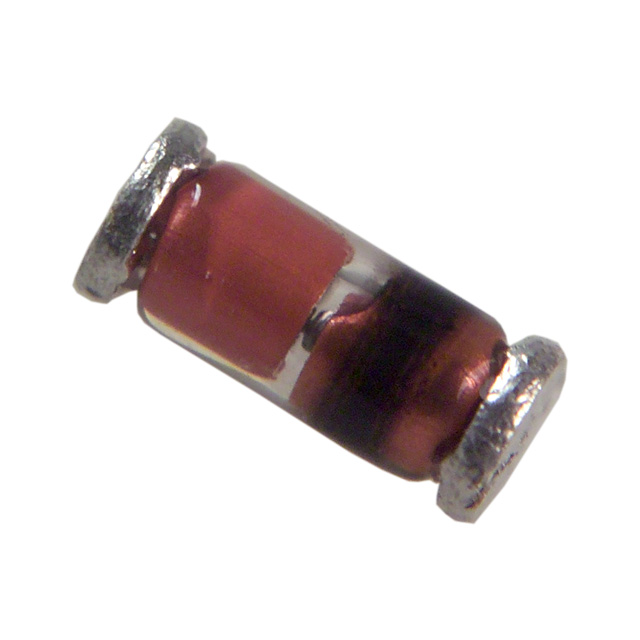

З LL4148 є широко використовуваним Невеликий діод перемикання сигналу відомий своїм Швидка швидкість перемикання і низьке падіння напруги вперед.Він зазвичай використовується в Високошвидкісні перемикання, захисні схеми та випрямлення загального призначення в електронних пристроях. Futuretech Забезпечує високоякісні діоди LL4148 для задоволення потреб різних галузей, забезпечуючи надійність та ефективність в розробці електронних схем.
LL4148 працює на основі Принцип стику P-N.Коли Напруга вперед застосовується, діод дозволяє струму проходити з мінімальним опором, що дозволяє Швидка передача сигналу.У зворотна упередженість, він блокує потік струму, забезпечуючи ізоляція та захист у схемах.Завдяки його Швидкий час відновлення, він ідеально підходить для додатків, що потребують Швидке перемикання.Futuretech пропонує діоди LL4148 Суворий контроль якості забезпечити стабільну ефективність у цих програмах.
● Тип діода: Невеликий діод перемикання сигналу
● Діапазон робочої температури: -65 ° C до 175 ° C
● Вага: Прибл.0,04 грам
● Тип пакету: Мінімум (LL-34)
● Пік зворотного напруги (VR): 100 В
● Напруга вперед (VF): 1В макс при 10 м.
● Час зворотного відновлення (TRR): 4 нс (типово)
● Максимальний струм вперед (якщо): 300mA
● Розсіювання потужності (PD): 500 МВт
● Струм витоку (IR): 25na max при 75 В
Futuretech гарантує, що всі діоди LL4148 в його мережа розповсюдження відповідати цим специфікаціям, що робить їх ідеальними для ряду застосувань.
LL4148 поділяє подібні характеристики з іншими дрібними діодами, що робить його взаємозамінним у різних програмах.Деякі еквіваленти включають:
● 1N4148: Ідентичні електричні характеристики, але в упаковці скляного DO-35.
● BAV19/BAV20/BAV21: Альтернативи більш високої напруги з дещо різними швидкостями комутації.
● 1N4448: Діод, що швидко перемикає, із порівнянними специфікаціями.
● BAV99: Альтернатива з двома діодами в одному пакеті для компактної конструкції ланцюга.
Futuretech пропонує LL4148 та його еквіваленти, допомагаючи інженерам вибрати найбільш підходящі компоненти для своїх проектів.
Які основні програми LL4148?
Швидкісні комутаційні схеми
Через швидкий час відновлення LL4148 широко використовується у високошвидкісних цифрових схемах, логічних воротах та програмах для обробки сигналів, де потрібно швидке перемикання.Futuretech постачає діоди LL4148 для цих критичних застосувань.
Схеми захисту
LL4148 зазвичай використовується в схемах для затискачів, схемах, а також додатків для захисту від перенапруги для захисту чутливих електронних компонентів.Futuretech забезпечує наявність високопоставлених діодів LL4148 для такого використання.
Випрямлення в ланцюгах низького струму
Він підходить для випрямлення низької потужності, особливо в демодуляції сигналу та конверсії напруги.Futuretech забезпечує діоди LL4148 для ефективних рішень з низькою потужністю.
Схеми генераторів осцилятора та імпульсу
Можливість швидкого перемикання робить його ідеальним для осциляторів, схем часу та додатків формування хвиль у зв'язку та РФ.Futuretech пропонує діоди LL4148, які відповідають вимогам високочастотних ланцюгів.
Які особливості та переваги LL4148?
● Висока швидкість комутації -LL4148 має надзвичайно швидкий час зворотного відновлення (типове значення 4ns), що підходить для високочастотних ланцюгів та швидкісних програм комутації.
● Низьке споживання електроенергії -Низька напруга вперед (типове значення 1В @ 10mA) та низький реверс-струм витоку роблять його високоефективним у схемі.

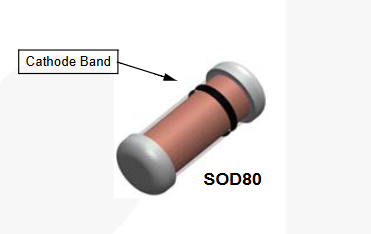

● Невеликий пакет для компактного дизайну -Використовується пакет SOD-80 (мінімум), який невеликий і підходить для дизайну плати високої щільності для поліпшення використання простору.
● Висока надійність та довговічність - З високою толерантністю до перенапруг та стабільністю температури він може адаптуватися до суворих робочих умов.
● Широкий діапазон робочої температури -Він може стабільно працювати між -65 ° C і +175 ° C, що підходить для різних сценаріїв застосування, таких як промислова, автомобільна та побутова електроніка.
● Сильна універсальність -LL4148-це версія пакету SMD 1N4148 з високою сумісністю, може замінити традиційні діоди типу свинцю та добре виконуватись у автоматизованому виробництві.
Futuretech гарантує, що його діоди LL4148 надають ці переваги, що робить їх відмінним вибором для сучасних електронних конструкцій.
І LL4148, і 1N4148 функціонально схожі, але основна відмінність полягає в їх упаковці:
● LL4148: Пакет мінімуль-мініфта (LL-34), бажаний для автоматизованого складання PCB.
● 1N4148: Пакет DO-35 через отвір, краще підходить для традиційних паяльних програм.
Висновок
LL4148 - це необхідний малий діодний сигнал, широко використовується в Програми швидкісного перемикання, захисту та обробки сигналів.Його Швидкий час реакції, розсіювання низької потужності та надійні показники Зробіть це a бажаний вибір у сучасній електроніці.Futuretech надає якісні діоди LL4148, забезпечення отримання клієнтів Надійні компоненти за їх Електронні конструкції.
