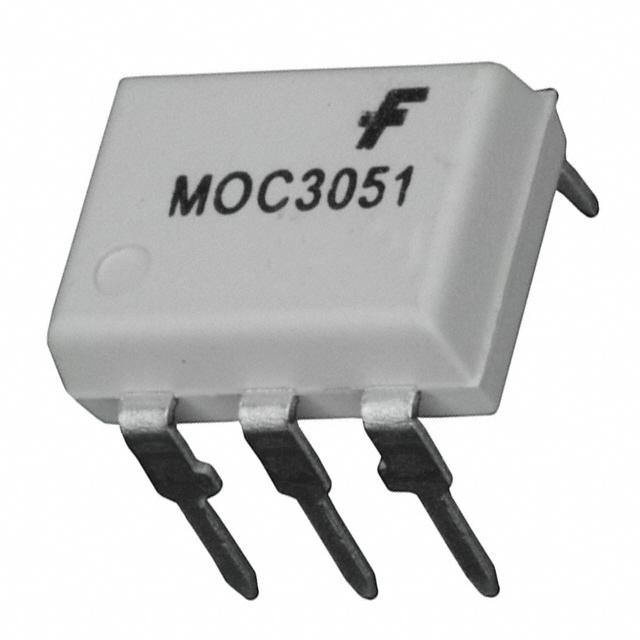

Що таке MOC3051M?
MOC3051M - це оптично ізольований фотококуплер Triac Driver, виготовлений на напівпровіднику.Він призначений для взаємодії логічних сигналів низької напруги з навантаженнями змінного струму, такими як світильники, двигуни або інші індуктивні пристрої.Пристрій включає інфрачервоний світлодіод галійного арсеніду та кремній фотодіод, запущений TRIAC у 6-контактному пакеті DIP.
Як працює MOC3051M?
MOC3051M працює за допомогою внутрішнього світлодіода, який при активізації вхідного сигналу випромінює інфрачервоне світло.Це світло запускає внутрішній фототрік, який, в свою чергу, активує потужність, підключений зовні.Внутрішня схема з нульовим перехрестям забезпечує перемикання в точці нульової напруги сигналу змінного струму, мінімізуючи електромагнітні інтерференції (EMI) та струм введення.
Скільки штифтів має MOC3051M і які функції конфігурації Pinout?
MOC3051M упаковується у стандартному 6-контактному DIP (подвійному вбудованому пакеті), з такими функціями PIN-коду:
Штифт 1 і 2: анод та катод вхідного світлодіода
PIN 3: Немає з'єднання
Штифт 4, 5 та 6: підключений до схеми драйверів Triac та ворота
Ця конфігурація забезпечує безпечну оптичну ізоляцію між логікою управління та високою напругою змінного струму.
Які плюси і мінуси MOC3051M?
Плюси:
Оптична ізоляція: захищає схеми управління низькою напругою від сплеску потужності змінного струму
Тригер нульового перехрестя: зменшує електричний шум та підвищує ефективність
Компактний пакет DIP: Легкий в монтажі та інтеграції в існуючі конструкції
Надійне перемикання змінного струму: підходить для індуктивних та резистивних навантажень
Мінуси:
Обмежена ємність струму навантаження: вимагає зовнішнього TRIAC для додатків високого струму
Не підходить для навантажень постійного струму: спеціально розроблений для управління навантаженням змінного струму
Чи є еквіваленти/альтернативи MOC3051M для рекомендації?
Деякі еквівалентні або альтернативні частини включають:
MOC3061 та MOC3063 від напівпровідника (більш високі параметри тригера)
TLP3043 з Toshiba (аналогічна функціональність з більшою напругою ізоляції)
SFH6286 від Vishay (з швидкими характеристиками комутації)
Ці альтернативи змінюються залежно від поточного струму, вихідної напруги та швидкості перемикання, і їх можна вибрати на основі конкретних потреб програми.
MOC3051M Огляд
Поширення
Що таке MOC3051M?
MOC3051M - це оптично ізольований фотококуплер Triac Driver, виготовлений на напівпровіднику.Він призначений для взаємодії логічних сигналів низької напруги з навантаженнями змінного струму, такими як світильники, двигуни або інші індуктивні пристрої.Пристрій включає інфрачервоний світлодіод галійного арсеніду та кремній фотодіод, запущений TRIAC у 6-контактному пакеті DIP.
Як працює MOC3051M?
MOC3051M працює за допомогою внутрішнього світлодіода, який при активізації вхідного сигналу випромінює інфрачервоне світло.Це світло запускає внутрішній фототрік, який, в свою чергу, активує потужність, підключений зовні.Внутрішня схема з нульовим перехрестям забезпечує перемикання в точці нульової напруги сигналу змінного струму, мінімізуючи електромагнітні інтерференції (EMI) та струм введення.
Скільки штифтів має MOC3051M і які функції конфігурації Pinout?
MOC3051M упаковується у стандартному 6-контактному DIP (подвійному вбудованому пакеті), з такими функціями PIN-коду:
Штифт 1 і 2: анод та катод вхідного світлодіода
PIN 3: Немає з'єднання
Штифт 4, 5 та 6: підключений до схеми драйверів Triac та ворота
Ця конфігурація забезпечує безпечну оптичну ізоляцію між логікою управління та високою напругою змінного струму.
Які плюси і мінуси MOC3051M?
Плюси:
Оптична ізоляція: захищає схеми управління низькою напругою від сплеску потужності змінного струму
Тригер нульового перехрестя: зменшує електричний шум та підвищує ефективність
Компактний пакет DIP: Легкий в монтажі та інтеграції в існуючі конструкції
Надійне перемикання змінного струму: підходить для індуктивних та резистивних навантажень
Мінуси:
Обмежена ємність струму навантаження: вимагає зовнішнього TRIAC для додатків високого струму
Не підходить для навантажень постійного струму: спеціально розроблений для управління навантаженням змінного струму
Чи є еквіваленти/альтернативи MOC3051M для рекомендації?
Деякі еквівалентні або альтернативні частини включають:
MOC3061 та MOC3063 від напівпровідника (більш високі параметри тригера)
TLP3043 з Toshiba (аналогічна функціональність з більшою напругою ізоляції)
SFH6286 від Vishay (з швидкими характеристиками комутації)
Ці альтернативи змінюються залежно від поточного струму, вихідної напруги та швидкості перемикання, і їх можна вибрати на основі конкретних потреб програми.
