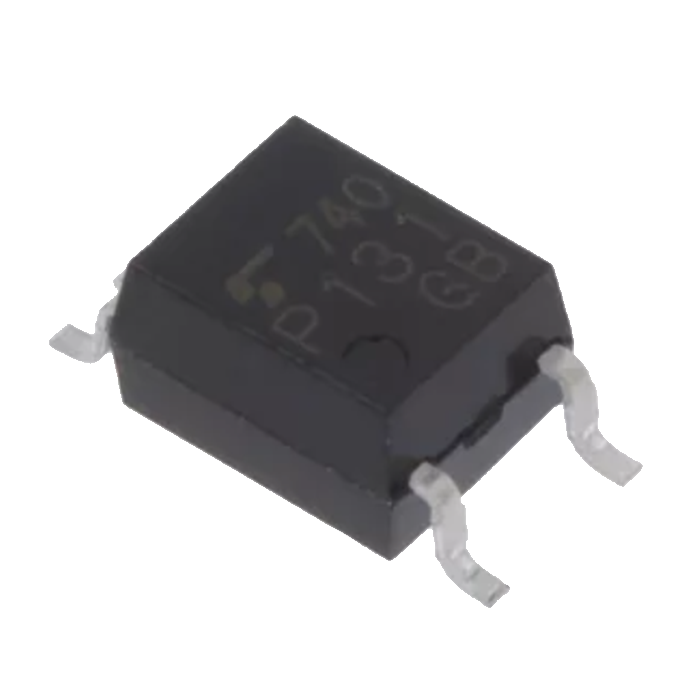

TLP131 (GB-TPL, F)-це високошвидкісний фототранзістський вихідний оптокупотер, виготовлений Toshiba.Він призначений для забезпечення надійної електричної ізоляції між вхідними та вихідними ланцюгами, що робить його ідеальним для використання в промислової автоматизації, побутової електроніки та систем зв'язку.Цей пристрій поставляється в компактному 4-контактному пакеті SO6 і пропонує високу напругу ізоляції, швидку швидкість перемикання та низьке споживання електроенергії.
Як працює TLP131 (GB-TPL, F)?
Як працює TLP131 (GB-TPL, F)?
TLP131 (GB-TPL, F) працює шляхом перетворення електричних вхідних сигналів в оптичні сигнали за допомогою інфрачервоного світлодіода.Світло передається через ізоляційний шар і виявляється фототранзістром на вихідній стороні.Цей механізм забезпечує гальванічну ізоляцію між контрольними та сторонами навантаження, підвищенням безпеки системи та зменшенням електричного шуму.
Скільки штифтів має TLP131 (GB-TPL, F) і які функції конфігурації Pinout?
Скільки штифтів має TLP131 (GB-TPL, F) і які функції конфігурації Pinout?
TLP131 (GB-TPL, F) поставляється в 4-контактному пакеті SO6.Функції PIN -коду такі:
Штифт 1: анод (вхідна сторона, світлодіодний позитивний)
PIN 2: Катод (вхідна сторона, світлодіодний негативний)
PIN 3: Емітер (вихідна сторона, фототранзіст)
PIN 4: Колектор (вихідна сторона, фототранзіст)
Які плюси і мінуси TLP131 (GB-TPL, F)?
Плюси:
Висока ізоляційна напруга: забезпечує до 3750 VRMS ізоляції між входом та виходом
Швидка швидкість перемикання: підходить для високошвидкісної передачі сигналу
Компактний форм -фактор: легко інтегруватися в щільні макети PCB
Низьке споживання електроенергії: ідеально підходить для енергетичних додатків
Широкий діапазон додатків: зазвичай використовується в джерелах живлення, інверторів та сигнальних інтерфейсів
Мінуси:
Вихід фототранзістра: не підходить для комутації з високим потоком безпосередньо
Потік однонаправленого сигналу: може лише передавати сигнали від входу на вихід, а не двонаправлений
Чи є еквіваленти/альтернативи TLP131 (GB-TPL, F) для рекомендації?
Штифт 1: анод (вхідна сторона, світлодіодний позитивний)
PIN 2: Катод (вхідна сторона, світлодіодний негативний)
PIN 3: Емітер (вихідна сторона, фототранзіст)
PIN 4: Колектор (вихідна сторона, фототранзіст)
Які плюси і мінуси TLP131 (GB-TPL, F)?
Плюси:
Висока ізоляційна напруга: забезпечує до 3750 VRMS ізоляції між входом та виходом
Швидка швидкість перемикання: підходить для високошвидкісної передачі сигналу
Компактний форм -фактор: легко інтегруватися в щільні макети PCB
Низьке споживання електроенергії: ідеально підходить для енергетичних додатків
Широкий діапазон додатків: зазвичай використовується в джерелах живлення, інверторів та сигнальних інтерфейсів
Мінуси:
Вихід фототранзістра: не підходить для комутації з високим потоком безпосередньо
Потік однонаправленого сигналу: може лише передавати сигнали від входу на вихід, а не двонаправлений
Чи є еквіваленти/альтернативи TLP131 (GB-TPL, F) для рекомендації?
Так.Еквівалентні оптокольтери включають серію PC817 від Sharp, 4N35 від Vishay та H11L1 від напівпровідника.Для додатків з більш високою швидкістю або цифровими вихідними можуть бути розглянуті такі альтернативи, як TLP2361 або ACPL-060L.
