З Ft4232hl-reel за Ftdi є дуже інтегрованим Usb-до серійного мосту ic Розроблений для вимогливого Програми зв'язку даних.Що містить Чотири незалежні канали UART або MPSSE, пристрій підтримує USB 2,0 високошвидкість спілкування і ідеально підходить для додатків у промисловий контроль, приладобудування, вбудовані системиі USB-to-jtag/spi/i²c мости.
У цій статті представлений детальний огляд FT4232hl-reel, що висвітлює Технічні характеристики, функції, випадки використання та рекомендації щодо пошуку пошуку.Він призначений для керівництва інженерами та фахівцями з закупівель, оцінюючи цю частину для своїх системних конструкцій.
Огляд

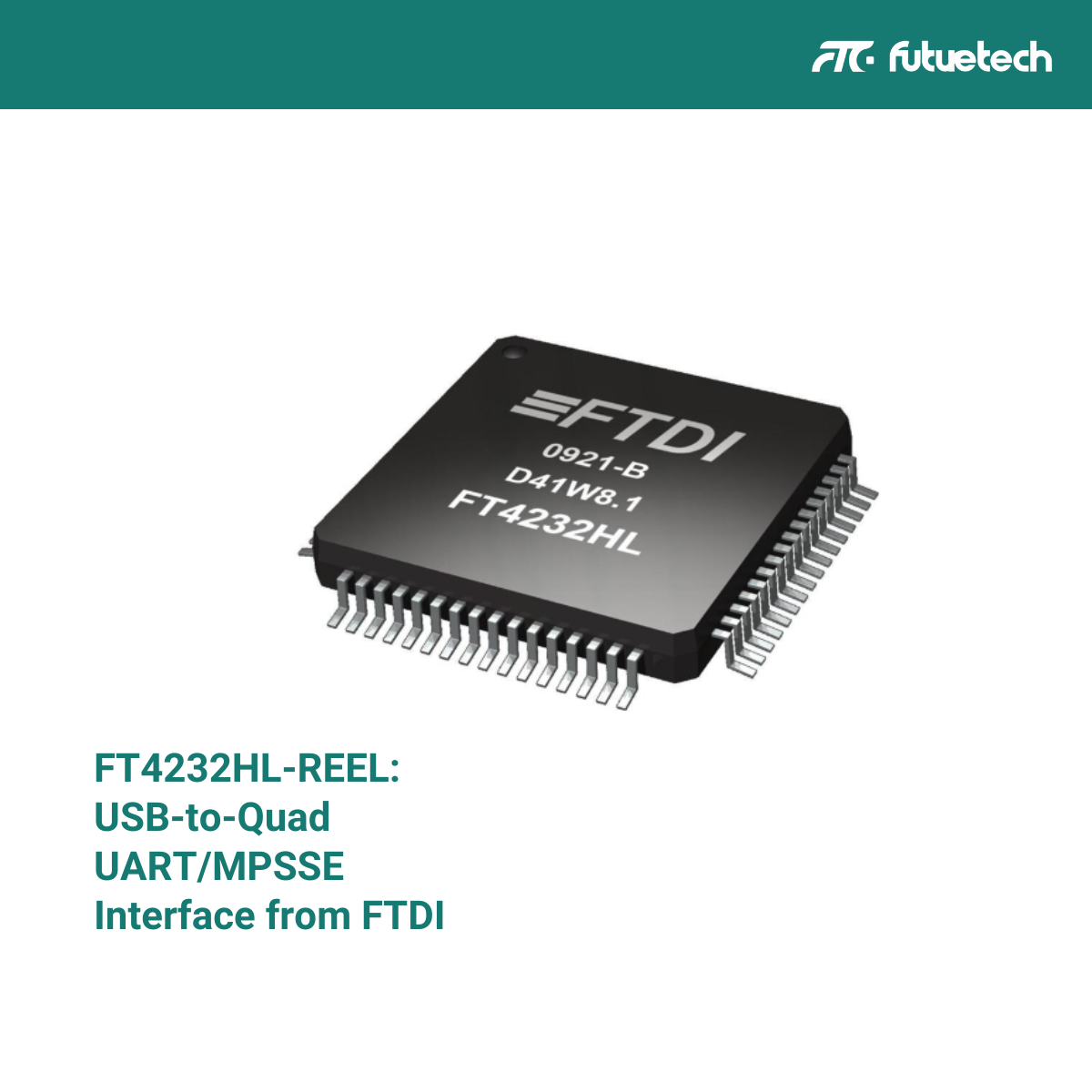

Виготовлений Future Technology Devices International (FTDI), FT4232HL-REL-це високошвидкісний інтерфейс USB 2.0, розміщений у 64-контактному пакеті LQFP.Пристрій пропонує чотири індивідуально налаштовані послідовні канали, два з яких можуть функціонувати як двигуни MPSSE для протоколів, таких як JTAG, I²C або SPI.
IC ідеально підходить для високопродуктивних, багатоканальних програм USB-інтерфейсів та є сумісним з ROHS, без свинцю та доступним у упаковці стрічки та реєстрації для автоматизованих складових ліній.
Основні особливості
Тип інтерфейсу:
USB 2.0 Hi-швидкість до 4-канального інтерфейсу UART/MPSSE
Операційна напруга:
Ядро: 1,8 В
ВН/о: 1,8 В до 3,3 В (толерантний до 5 В)
Швидкість передачі даних:
До 12 Мбіт / с для кожного каналу UART
Коефіцієнт даних USB до 480 Мбіт / с
Конфігурація каналу:
4 незалежні канали UART
Канал A і B налаштовується як MPSSE (для JTAG, SPI, I²C)
Налаштування для операції RS232, RS422 або RS485 (необхідні перемикачі рівня))
Інтерфейс EEPROM:
Підтримує зберігання на борту конфігурації через зовнішній EEPROM
Вбудовані функції:
Інтегрований +1,8 В регулятор LDO
USB-резистори, що закінчуються на мікросхемі
Повністю інтегрований USB -приймач
Виявлення зарядного пристрою акумулятора
Відповідність USB:
USB 2.0 сумісна (повна швидкість та високошвидкісна підтримка)
USB призупинити/відновити виявлення та управління живленням
Конфігурації з експлуатацією на автобусі
Пакет і монтаж:
Пакет: 64-контакт LQFP
Розміри: Прибл.10 мм × 10 мм × 1,4 мм
Діапазон робочої температури: -40 ° C до +85 ° C (промисловий ступінь)
Сертифікати та дотримання:
Сумісна з ROHS
Досягти сумісного
Драйвери, сертифіковані WHQL FTDI, для Windows, MacOS та Linux
Заявки
FT4232HL-REEL забезпечує багатоземне підключення в різних вбудованих та промислових системах:
Промисловий контроль:
Ідеально підходить для підключення декількох серійних пристроїв до PLC з підтримкою USB та клеми управління.
Вбудовані системи:
Використовується в дошках розробки та вбудованих контролерів для налагодження та спілкування.
Комунікаційні шлюзи:
Підтримує перетворення USB-до Serial для маршрутизаторів, модемів та розумних лічильників.
Програмісти та налагодження:
Канали A і B як MPSSE дозволяють впровадити JTAG, SPI та I²C для програмування та налагодження.
USB Багатоканальні мости:
Забезпечує розробникам декілька каналів UART для швидкого збору даних та контролю пристроїв.
Закупівлі та еквівалентні частини
FT4232hl-reel широко зберігається компонентами Futuretech, Digi-Key, Mouser та іншими уповноваженими дистриб'юторами.Доступний у упаковці з стрічкою та реєстрацією, вона ідеально підходить як для прототипів, так і для повномасштабного виробництва.
Альтернативні моделі:
Ft2232hl: Подвійна канальна версія FT4232hl, корисна, коли потрібні лише два інтерфейси
CP2108 (Кремнієві лабораторії): 4-канальний USB-Uart Bridge з різною архітектурою водія
TUSB2046B (Texas Instruments): USB -контролер концентратора;використовується спільно з послідовними мостами для багатопортових конструкцій
Компоненти Futuretech пропонують відстежувані та справжні FT4232HL-REEL-деталі з технічною підтримкою та пошуком гнучкості для задоволення ваших строків розвитку та виготовлення.
Висновок
FT4232HL-REL-це потужне, універсальне рішення для мосту USB-Serial, особливо в середовищах, що потребують декількох каналів зв'язку.Його інтерфейс HI-швидкості USB 2.0, двигун MPSSE та налаштування рівня напруги вводу/виводу роблять його найкращим вибором для вбудованих дизайнерів та інженерів систем.
Компоненти Futuretech забезпечують постійну пропозицію та надійну якість для FT4232HL-REL та його еквівалентів.Завдяки швидкій доставці, професійному пошуку та технічному керівництву ми допомагаємо вашим ідеям перейти від прототипу до виробництва.
📩 Шукаєте FT4232HL-reel або пов'язані з ними USB-інтерфейс ICS?Зверніться до компонентів Futuretech для аркушів даних, альтернатив та рішень щодо закупівель, пристосованих до вашої програми.
——
Поширення
Що таке FT4232hl-reel?
Це квадроканальний USB-до Serial/Mpsse IC за допомогою FTDI, що використовується для взаємодії USB у вбудованих та промислових конструкціях.Він підтримує протоколи UART, JTAG, SPI та I²C.
Яка різниця між FT4232HL та FT4232HL-REEL?
FT4232HL відноситься до базового ІС;"-Reel" вказує на те, що він постачається в упаковці стрічки та реєстрації, що підходить для автоматизованого виробництва SMT.
Чи можу я використовувати всі 4 канали як uart?
Так.Усі чотири канали можуть функціонувати як UARTS.Крім того, канали A і B можуть бути налаштовані як MPSSE для SPI, I²C або JTAG.
Які драйвери доступні для FT4232HL?
FTDI надає сертифіковані драйвери для Windows, Linux та MacOS.Чіп також може працювати в режимі D2XX для прямого доступу або режиму VCP (віртуальний COM).
Яка хороша альтернатива FT4232HL?
Альтернативи включають FT2232HL (подвійний канал), CP2108 (Silicon Labs) або впровадження декількох мікросхем FT232RL для незалежних одноканальних UARTS.
