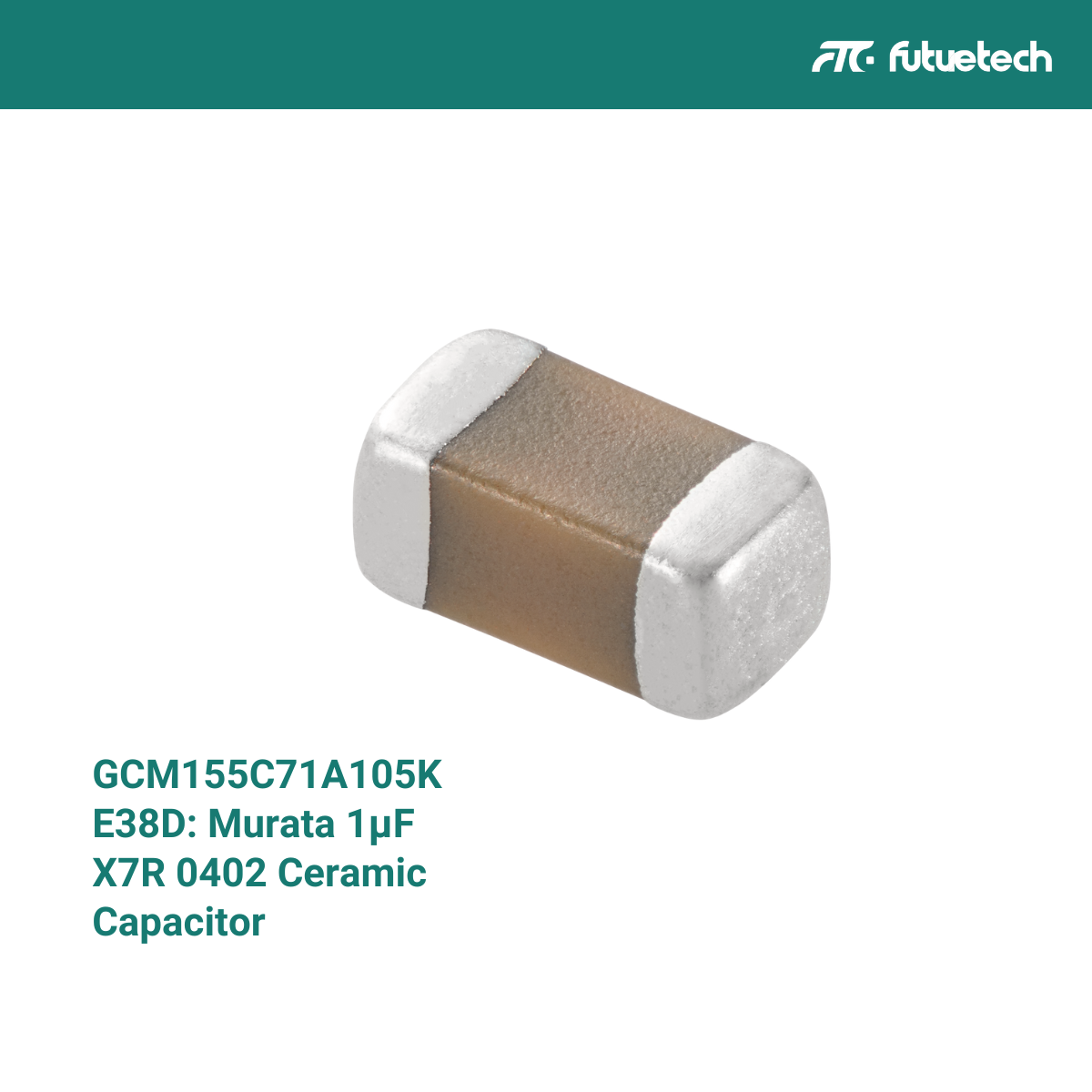

З GCM155C71A105KE38D є Багатошаровий керамічний конденсатор (MLCC) виготовлений Мурата, призначений для загальний призначення і Програми з високою надійністю вимагає компактного розмір, стабільна ємність та високотемпературна продуктивність.У рамках серії GCM Murata, цей компонент має Якість автомобільного класу і широко використовується в схеми управління живленням, фільтрація, роз'єднання та придушення шуму.
Ця стаття надає детальний технічний огляд специфікацій, ключових особливостей, ключових особливостей, застосувань та пропозицій щодо пошуку, допомагаючи інженерам та фахівцям закупівель оцінювати її придатність у сучасних електронних системах.
Огляд
GCM155C71A105KE38D - це 1 мкФ ± 10% (K толерантність) керамічний конденсатор з діелектриком X7R.Він розміщений у пакеті поверхневого встановлення 0402 (1005 метричних) і призначений для відповідності стандартам AEC-Q200, що робить його ідеальним для автомобільних та промислових програм.
Його компактний форм -фактор та стабільність температури роблять його дуже придатним для використання в щільно накопичених ПХБ, особливо там, де надійність та теплова витривалість є критичними.
Ключові специфікації
Ємність:
1 мкф (1 000 000 ПФ)
Діелектричний тип:
X7R (коефіцієнт температури: ± 15% від -55 ° C до +125 ° C)
Номінальна напруга:
10 В постійного струму
Толерантність:
± 10% (k)
Пакет/Корпус:
0402 (1,0 мм х 0,5 мм х 0,5 мм типовий)
Діапазон робочої температури:
-55 ° C до +125 ° C
Опір ізоляції:
≥10 ГО або 500 МОм · мкФ (залежно від того, що менше)
Коефіцієнт розсіювання:
≤ 5,0% при 1 кГц, 1,0 В
Тип кріплення:
Технологія поверхневого кріплення (SMT)
Інші особливості:
Автомобільний клас, AEC-Q200 кваліфікований
Висока ємність у ультракомпактному пакеті
Rohs і дістатися до сумісних
Без галогену та без свинцю
Підходить для повзання пайки
Заявки
Керамічний конденсатор GCM155C71A105KE38D є дуже універсальним і зазвичай використовується в таких програмах:
Автомобільна електроніка:
Використовується в системах ECU, ADAS, Infotainment та Lighting через високу надійність та теплову витривалість.
Фільтр живлення:
Ідеально підходить для роз'єднання шуму та згладжування резервуарів живлення в перетворювачі постійного струму та регуляторів LDO.
Побутова електроніка:
Інтегровані в смартфони, планшети та носіння, де нерухомість PCB обмежена.
Промисловий контроль:
Забезпечує стабільну роботу в суворих середовищах, таких як системи автоматизації заводів та контролери двигуна.
Телекомунікаційні пристрої:
Використовується для RF обхід, роз'єднання та придушення EMI в мережевій інфраструктурі.
Закупівля та альтернативні варіанти
GCM155C71A105KE38D доступний у провідних авторизованих дистриб'юторів, таких як компоненти Futuretech, Digi-Key, Mouser та Avnet.Для клієнтів, які потребують додаткової гнучкості пошуку або оптимізації BOM, компоненти Futuretech пропонують:
Наявність запасів у режимі реального часу
Перевірте альтернативне джерело (еквівалентні MLCC)
Сертифікати, сумісні з автомобільними, сумісними до сертифікатів
Швидка глобальна доставка та користувацькі послуги для комплектів
Альтернативні номери деталей:
TDK C1005X7R1A105K050BC: Подібний рейтинг з надійною надійністю TDK
Samsung CL05A105KA5NNNC: Заміна введення однаковими специфікаціями
Ігео CC0402KRX7R7BB105: Альтернатива, орієнтована на вартість, для додатків, що чутливі до витрат
Висновок
Murata GCM155C71A105KE38D забезпечує виняткову продуктивність у компактних конструкціях високої щільності, де теплова стійкість та надійність є критичними.Його дотримання автомобільного класу, x7r діелектрик та 0402 сліди роблять його довіреним конденсатором у різних галузях, починаючи від автомобільної до побутової електроніки.
Компоненти Futuretech постачають справжні компоненти Murata, такі як GCM155C71A105KE38D з повною відповідністю та глобальною підтримкою.Незалежно від того, чи розробляєте ви на точність, продуктивність чи довгострокову стабільність пошуку, наша експертна команда може допомогти вам оптимізувати вибір компонентів та забезпечити постійне постачання.
📩 Шукаєте GCM155C71A105KE38D або еквівалентні MLCC?Зверніться до компонентів Futuretech для індивідуальних стратегій пошуку, аркушів даних та інженерної підтримки.
——
Поширення
Що таке GCM155C71A105KE38D?
Це 1 мкф, 10 В, ± 10% керамічний конденсатор X7R у компактному пакеті 0402 SMD, виготовлений Murata для загального та автомобільного використання.
Яка робоча температура GCM155C71A105KE38D?
Він працює від -55 ° С і +125 ° C, що підходить для суворих промислових та автомобільних середовищ.
Це конденсатор автомобільного класу?
Так, він відповідає стандартам AEC-Q200, кваліфікуючи його для високопоставленого автомобільного використання.
Які ключові переваги цього компонента?
Висока ємність у ультра-дрібному формуванні фактора
Стабільність X7R через широкі температури
AEC-Q200 кваліфікований та сумісний з ROHS
Широко підтримується великими виробниками та дистриб'юторами
Чи є сумісні альтернативи?
Так.Еквівалентні конденсатори включають параметри від TDK (C1005x7R1A105K050BC), SAMSUNG (CL05A105KA5NNNC) та Yageo (CC0402KRX7R7BBBBB105), все, що пропонує подібну продуктивність у розмірі 0402.
